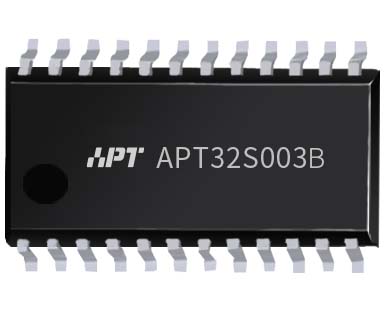

APT32S003BF7P6是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32S003BF7P6單片機面向的應用為工業控制，消費電子設備，可穿戴設備等應用。
工作電壓低至1.8V
支持硬件CRC
RTC功能
內部模塊互聯觸發
支持3組6路互補帶死區模式的PWM輸出
多達18個GPIO 最多4個大電流驅動管腳
智能門鎖
電熱水器
TWS充電倉
充電寶
墻壁開關
平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位X32位的硬件整形乘法陣列
32個中斷源，優先級可配置
內置事件觸發控制器，支持片內模塊互聯觸發
64Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
4Kbytes的內部SRAM
支持96bit UID功能
16路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度
1組I2C接口
2/3組UART接口
1組SPI接口
18個GPIO，所有IO都支持外部中斷
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃，105℃可選
外部晶振400k~24MHz/32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器24M
內部輔振27KHz
支持低功耗模式
復位源監測和管理，可配置的
低電壓復位和低電壓檢測
1個16位定時器EPT，支持4路獨立或
3組互補輸出，支持死區
1個16位定時器GPT，支持2路PWM
1個獨立看門狗定時器
1個16位計數器COUNTERA，支持載波頻率發生器
1個系統定時器
1個8位WWDT
1個16位RTC
2個16位基本計時TIMER BT
1個16位低功耗定時器LPT
| Part NO. | Op.Volt. | Temp.(℃) | Freq. | Pin | GPIO | Flash | RAM | DFlash | IWDT | WWDT | BT | CT | RTC | LPT | EPT | GPT | UART | IIC | SPI | PWM | ADC | TOUCH | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32S003BF7P6 | 1.8~5.5V | -40~85 | 24MHz | 20 | 18 | 64k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx16ch | - | 5uA | TSSOP20 |
