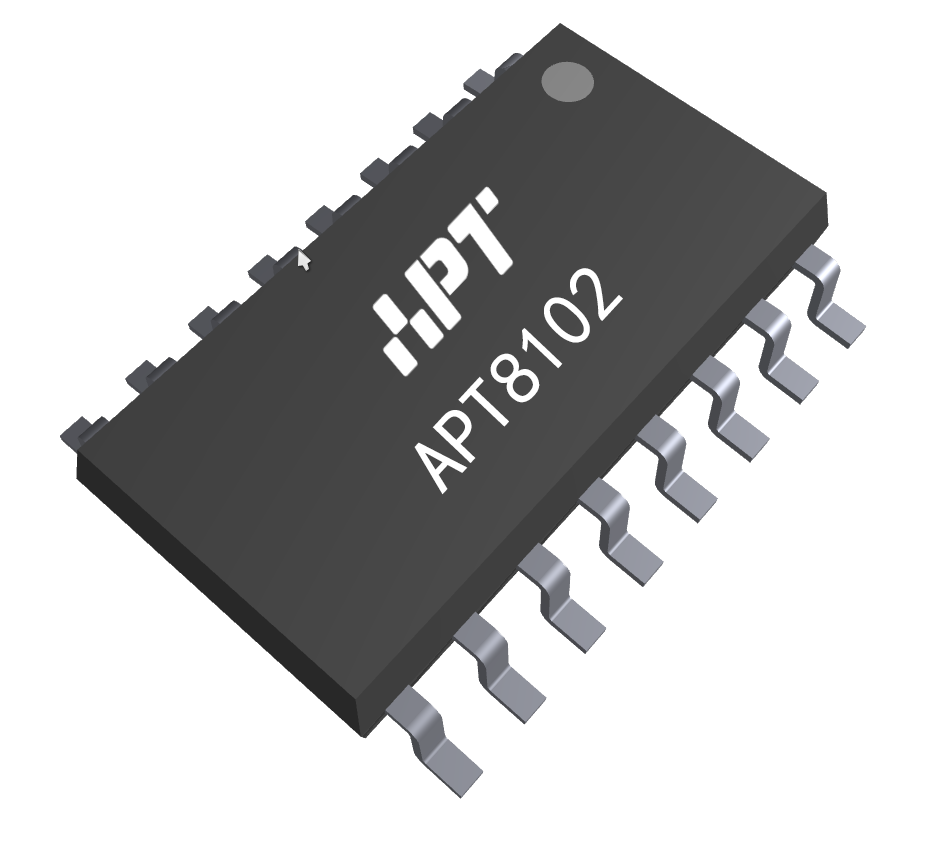

APT8102X是由愛普特微電子推出的基于RISC CPU內核開發(fā)的具有touch模塊的32位高性能高可靠性單片機。面向的應用為智能家電等應用。
高抗干擾
可選的通信接口
環(huán)境參數(shù)自適應
支持三種按鍵識別模式
最多支持17個觸摸通道PWM
支持多種非導電面板介質
應用電路簡單，外圍器件少
抽油煙機
電壓力鍋
智能控制面板
智能音響
智能臺燈
工作電壓：2.4V~5.5V
工作溫度：-40℃~85℃
抗干擾特性高，EFT可以達到±4KV
可以過傳導CS 10V測試
支持硬件CRC校驗
應用電路簡單，外圍器件少
靈敏度高，可以穿透4mm的玻璃，亞克力等介質
I2C接口
| Part NO. | Op.Volt | Temp | Pin | TOUCH | IIC | INT | Key mode | Cover Thickness | PACKAGE | Working Current |
|---|---|---|---|---|---|---|---|---|---|---|
| APT8102M | 2.4v~5.5v | -40~85 | 16 | 11 | √ | √ | 3 | 4mm | SOP16 | 2.7mA |
| 名稱 | 版本號 | 大小 | 會員限制 | 下載 |
|---|---|---|---|---|
APT8102X系列使用手冊_V1.4_ |
VV1.4 | 1.31mb | 不限 |
| 參考設計 | 大小 | 版本 |
|---|---|---|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
AN1601 Touch Sensor Layout Guide+V1.12020-06-30會員權限
|
1.91MB |
1.0
|
