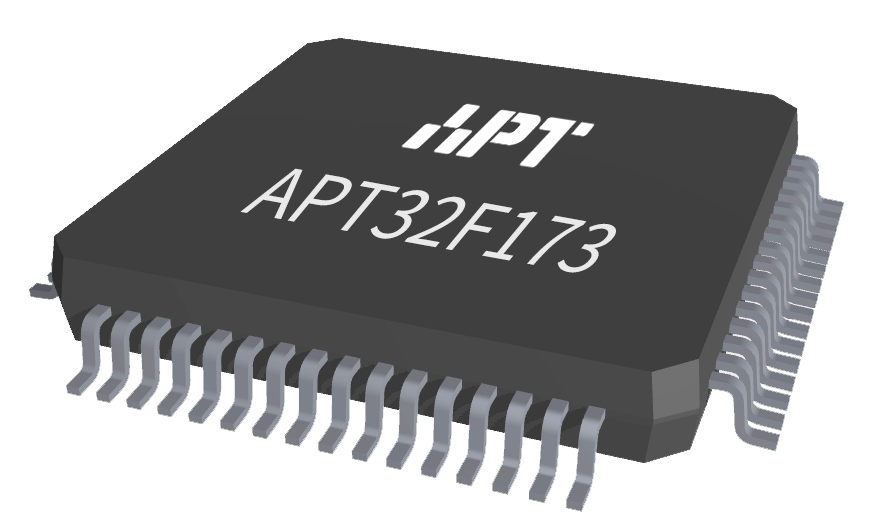

APT32F1732是全國產、全自主知識產權的高性能高可靠性單片機。APT32F1732單片機面向的應用為機械手臂、無人機等。
內部模塊互聯觸發
支持硬件CRC
2個6通道DMA
最高支持72MHz
多達54個GPIO，均支持外部中斷
多達3個獨立模擬比較器，4個運算放大器 最多14個大電流驅動管腳 片載8KB ICache 內核帶PMP、DSP和單精度浮點運算能力 6個可聯動的16位通用定時器/計數器，支持互補死區和經濟事件響應 1組12位ADC，1組12位DAC 溫度范圍為-40℃~85℃，105℃可選 RTC功能 片載128KBytes程序閃存，8KBytes數據閃存 支持10x8點陣LED驅動 支持CAN 2.0A和2.08
變頻風扇
無人機
高速風筒
機械臂
空氣凈化器
平頭哥玄鐵系列32位CPU核，支持雙精度、浮點、DSP指令集
8K ICACHE
32個32位通用寄存器
高效的5級執行流水線
32位X32位的硬件整形乘法陣列
RISC-V CLIC中斷控制器，支持動態配置的可嵌套中斷
SWD調試接口
內置事件觸發控制器，支持片內模塊互聯觸發
片載64Kbytes程序閃存，支持ISP保護，保護區域大小可配置
獨立8Kbytes數據閃存
內含16Kbytes SRAM，可用于堆棧、數據存儲、代碼存儲
支持96bit UID功能
1個12位DAC，最快1MPSPS采樣速率
3個獨立模擬比較器，可獨立選擇內部參考電壓
1個12位ADC,共支持47路輸入通道，最快3MSPS轉換速率
4個運算放大器，輸出可做ADC采樣輸入
3組UART接口
1組I2C接口
2組SPI接口
2組USART接口
2組SIO接口
1組CAN接口
54個GPIO，所有IO都支持外部中斷
14個大電流驅動管腳
支持8x10點陣LED驅動
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃,105℃可選
外部晶振：1MHz- 24MHz
外部副振蕩：32.768KHz
內部主蕩：5.556M/4.194M/2.097M/131.072KHz可選
內部高速振蕩：24MHz
內部PLL鎖相環振蕩器，頻率可自由配置，最高支持72MHz
內部輔振：27KHz
支持低功耗模式
復位源監測和管理，可配置的低電壓復位和低電壓檢測
1個24位內核定時器CORET
1個獨立看門狗定時器IWDT
1個窗口看門狗WWDT
4個16位通用定時器/計數器GPTA，每個支持2路PWM輸出功能
6個16位通用定時器/計數器GPTB，每個支持3路PWM輸出功能，其中2路可配置為互補帶死區
1個16位計數器COUNTERA
4個16位基本計時BT
1個16位低功耗定時器LPT
1個16位RTC
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | Flash | RAM | Dflash | DMA | IWDT | WWDT | BT | CNTA | RTC | LPT | HSIO | GPTA | GPTB | UART | USART | IIC | SPI | CAN | SIO | CMP | OPA | PWM | ADC | DAC | LED | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32F1732RBT6 | 1.8v~5.5v | -40~85 | 105MHz | 64 | 54 | 128k | 16k+16K,24K+8K | 8k | 2x6ch | 1 | 1 | 4 | 1 | 1 | 1 | 14 | 4 | 6 | 3 | 2 | 1 | 2 | 1 | 2 | 3 | 4 | 16bitx26ch | 12bitx24ch,12bitx23ch | 1 | 10Comx8Seg | LQFP64 |
| APT32F1732CBT6 | 1.8v~5.5v | -40~85 | 105MHz | 48 | 40 | 128k | 16k+16K,24K+8K | 8k | 2x6ch | 1 | 1 | 4 | 1 | 1 | 1 | 10 | 4 | 6 | 3 | 2 | 1 | 2 | 1 | 2 | 3 | 4 | 16bitx26ch | 12bitx16ch,12bitx17ch | 1 | 10Comx8Seg | LQFP48 |
| 名稱 | 版本號 | 大小 | 會員限制 | 下載 |
|---|---|---|---|---|
APT32F173系列使用手冊 |
V1.0 | 48.79mb | 不限 | |
APT32F173系列芯片開發注意事項 |
V0.0 | 0.36mb | 不限 | |
APT32F1732數據手冊 |
V1.1 | 2.04mb | 不限 |
